Azoth Akaryakıt Pompası Kontrol Ünitesi
Yakıt satışının kontrolü pompanın içinde

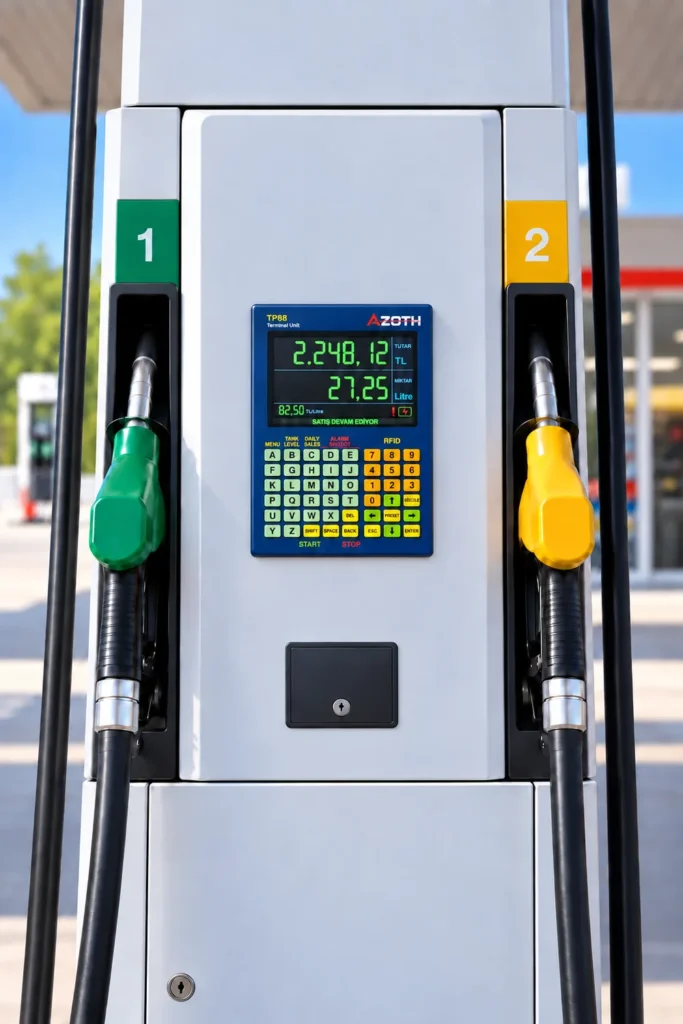

Azoth, 2 ila 4 pompa kanallı akaryakıt pompaları için geliştirilmiş bir kontrol ünitesidir. RFID yetkilendirme, sayaç sabotajına karşı koruma ve kişiye özel ekran teması tek sistemde toplanır.
Sistem iki karttan oluşur: sayaçları, pulserleri, pompa ve valfleri yöneten ECU (Kontrol Modülü) ile operatörün ve yöneticinin kullandığı HMI (TP88 Terminal). İki kart RS-485 üzerinden aynı protokolle konuşur.
HMI karar vermez. Ekranda görünen her rakam ECU’nun kaydından gelir. Tutarı, litreyi ve satış iznini terminal hesaplamaz. Bu sayede hangi değerin doğru olduğu sorusu hiçbir zaman belirsiz kalmaz.
Öne çıkan özellikler
Bütünleşik RFID kontrolörü
Kullanıcılar, kartları ve limitleri terminalden tanımlanır. Yetkilendirme için bilgisayara ya da ağa ihtiyaç yoktur. Kart kaydı, kartın terminalden doğrudan okutulmasıyla yapılır.
Günlük litre limiti
Tam sayı litre olarak tanımlanır, 0 değeri sınırsız kullanım anlamına gelir. 100 litre limitli bir kullanıcı 95 litre almışsa satış 5 litrede kendiliğinden durur. Gün 00:00’da sıfırlanır.
Sayaç sabotajı tespiti
Sayaç söküldüğünde, kısa devre edildiğinde ya da yerine dirençli bir sahte yük takıldığında her durum ayrı bir kritik alarmla raporlanır ve satış kilitlenir.
Pulser varlık kontrolü
Akış sensörü bağlantısı açılışta ve her satış başında izlenir. Tabanca kalkmış olsa bile pulser kopuksa satış başlamaz. Ters akış ve frekans hatası satışı kilitler.
Kesintiye dayanıklı sayım
Satış sırasında elektrik kesilirse yarım kalan hacim, açılışta kullanıcının günlük toplamına eklenir. Saat geçersizse limitli kullanıcılar satış yapamaz; gün sınırı belirsizken limit kontrolü atlanmaz.
Kanal bazlı ekran teması
Her pompa kanalı kendi teması ve yakıt profiliyle çalışır. Dokuz hazır tema arasından seçim yapılır; örneğin P1’de mazot için sarı, P2’de benzin için yeşil.
İki çalışma modu
Aynı donanım, sahada bilgisayarsız çalışmaya ya da mevcut otomasyona bağlanmaya uygun şekilde yapılandırılır. Mod değişikliği, tesisi yeniden kurmadan yapılabilir.
| Mod | Nasıl çalışır |
|---|---|
| Standalone | Bilgisayar gerekmez. Kullanıcı, kart, limit ve tema terminalden yönetilir. Satış, tabanca kalkınca doğrudan ya da RFID kart ile başlar. |
| PC bağlantı modu | Dresser Wayne DART ve Gilbarco protokolleriyle haberleşir. Pompa, otomasyon yazılımının kontrolünde çalışır. PC ekrana mesaj gönderebilir ve klavyeden plaka, kilometre gibi veri okuyabilir. |
Sayaç ve pulser güvenliği
| Durum | Sistemin yanıtı | Kayıt |
|---|---|---|
| Sayaç açık devre | Satış kilitlenir, pompa çalışmaz | Yasal denetim kaydı |
| Sayaç kısa devre | Satış kilitlenir | Yasal denetim kaydı |
| Sahte (dirençli) yük | Satış kilitlenir, sahte yük ayrıca sınıflandırılır | Yasal denetim kaydı |
| Pulser kopuk, tabanca kalkmış | Satış başlamaz, pompa rölesi çekmez | Alarm geçmişi |
| Ters akış veya frekans hatası | Kritik alarm, satış kilidi | Yasal denetim kaydı |
Teknik özellikler
| Pompa kanalı | 2–4 kanal; her kanal için sayaç sürücüsü ve pulser girişi |
|---|---|
| Debi aralığı | Nominal 2–180 l/dk; pulser ve sayaç özelliklerine bağlı olarak en fazla 600 l/dk |
| Kullanıcı kapasitesi | 48 kullanıcı, ECU’da saklanır |
| Satış günlüğü | 156.352 kayıt kapasitesi |

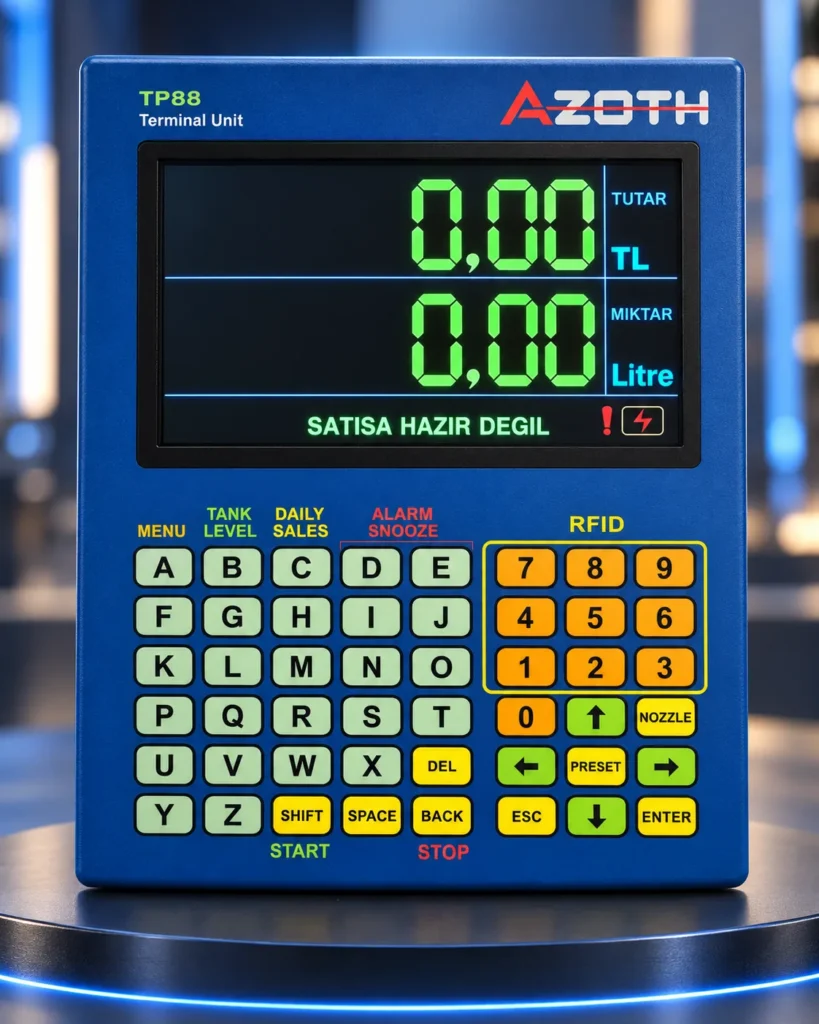

| Ekran | 7 inç renkli, 800 × 480 piksel |
| Tuş takımı | 7 × 7 fiziksel tuş takımı |
| RFID | Terminale entegre kart okuyucu |
| Tema ve dil | 9 tema; Türkçe ve İngilizce |
| Kalibrasyon | Manuel veya otomatik. Sayaç ya da pulser seri numarası girildiğinde, o tabancada kalibrasyon yapılmadan satış yapılamaz. |
| Saat | Pil yedekli RTC, günlük sınır hesabı için |
| Haberleşme | ECU–HMI arası RS-485; otomasyon için Dresser Wayne DART ve Gilbarco |
| Kayıtlar | Olay (audit) kaydı, yasal denetim kaydı, alarm geçmişi, satış günlüğü |
Kullanım alanları
Bilgisayarsız istasyonlar
Küçük ve orta ölçekli istasyonlar, kullanıcı, kart ve limit yönetimini doğrudan terminalden yapar.
Kendi araçlarını besleyen işletmeler
Şirket ve servis araçları için kişi bazlı günlük litre limiti. Yetki kaldırılıp yeniden verildiğinde günlük sayaç korunur.
Denetim gereken işletmeler
Sayaç sabotajının otomatik tespiti, kritik alarmda satış kilidi ve yasal denetim kayıtları.
Doküman
Haberleşme protokolü dokümanları entegratörlere talep üzerine iletilir.Azoth’u istasyonunuzda değerlendirin
Pompa sayınıza, mevcut otomasyon altyapınıza ve kullanıcı sayınıza göre uygun yapılandırmayı birlikte belirleyelim.
